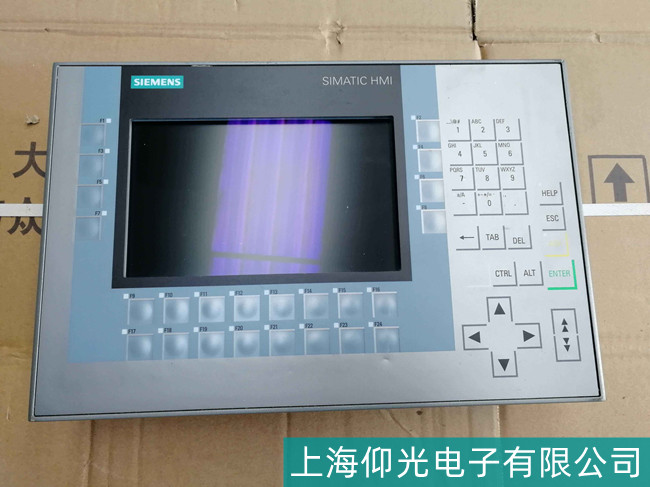

西門子操作顯示面板的檢修

①操作顯示面板上的按鍵及調速電位器都屬于易損件，又因工作現場粉塵、潮濕等因素，造成接觸不良，造成輸出頻率不穩或按鍵不能寫人參數等故障，可更換修復。

② LED顯示筆劃不全，因振動造成內部驅動電路引腳虛焊、銅箔條斷裂等，焊接修復。

③供電正常，但無顯示，或顯示一固定字符，可有相同型號的操作面板代換試驗，若屬于操作顯示面板故障，可從廠家購得整體更換。

西門子操作顯示面板常見故障及原因

(1) 故障一：觸摸偏差

現象1：手指所觸摸的位置與鼠標箭頭沒有重合。

原因1：安裝完驅動程序后，在進行校正位置時，沒有垂直觸摸靶心正中位置。

解決1：重新校正位置。

現象2：部分區域觸摸準確，部分區域觸摸有偏差。

原因2：表面聲波觸摸屏四周邊上的聲波反射條紋上面積累了大量的塵土或水垢，影響了聲波信號的傳遞所造成的。

解決2：清潔觸摸屏，特別注意要將觸摸屏四邊的聲波反射條紋清潔干凈，清潔時應將觸摸屏控制卡的電源斷開。

(2) 故障二：觸摸屏觸摸無反應

現象：觸摸屏幕時鼠標箭頭無任何動作，沒有發生位置改變。

原因：造成此現象產生的原因如下：

① 表面聲波觸摸屏四周邊上的聲波反射條紋上面所積累的塵土或水垢非常嚴重，導致觸摸屏無法工作；

② 觸摸屏發生故障；

③ 觸摸屏控制卡發生故障；

④ 觸摸屏信號線發生故障；

⑤ 串口發生故障；

⑥ 操作系統發生故障；

⑦ 觸摸屏驅動程序安裝錯誤。

綜上所述，觸摸屏在使用過程中要注意使用事項，日常做好觸摸屏的保養，避免故障出現。如若觸摸屏出現故障，應送至專業的維修中心維修。
